全焊接板式换热器
全焊接板式换热器
全焊接板式换热器
板式换热器是一种能效高的、紧凑的换热设备。由于有传热系数高、压力损失小、结构紧凑、维修方便等诸多优点,并且随着结构的改进和大型化制造技术的提高,板式换热器的应用日益受到人们的重视。但是传统的散装式板式换热器(可拆卸式板式换热器),由于本身结构的局限性,使用压力不超过2.5MPa,使用温度不超过250℃,另外还存在橡胶密封垫在高温下容易失效的缺陷以及在某些特定介质中的应用问题一直未能解决。因此,为了提高板式换热器的使用温度和压力,扩大其使用范围,苏州安博特换热设备有限公司陆续开发、制造了全焊接板式换热器、板框式全焊接换热器、可拆式全焊接换热器。并引进了自动焊接机器人,采用自动镭射焊接技术替代人工氩弧焊。

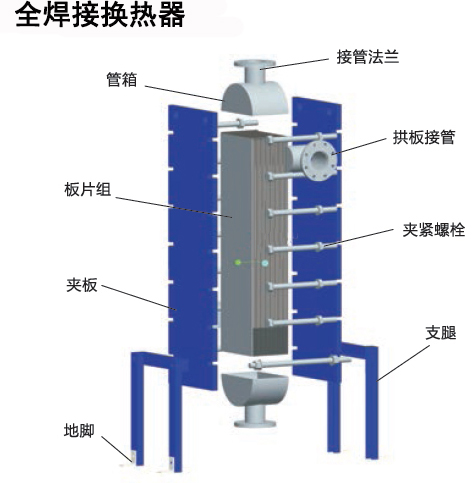

全焊接换热器

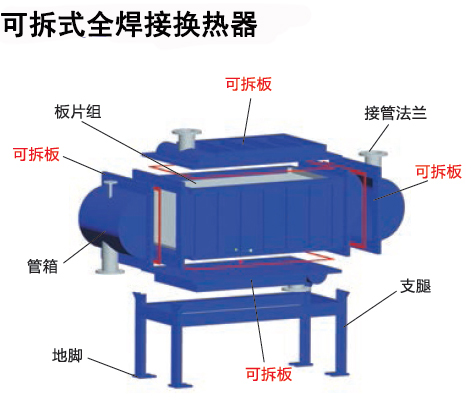

可拆式全焊接换热器

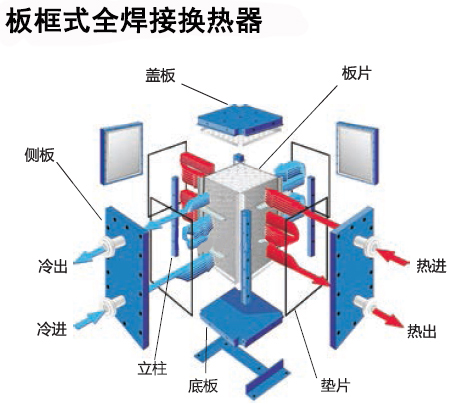

板框式全焊接换热器
安博特全焊接换热器采用自动镭射焊接技术相比于目前市场上手工氩弧焊有下列优势:
1、焊接强度高,板材焊接强度高于母材。注:焊缝溶深达到2mm
2、热影响区域小,热变形小,减少晶间腐蚀,避免应力腐蚀开裂。
3、采用自动镭射焊接,焊接稳定性高,板片厚度可 焊到0.6mm,提高了换热器的换热效率,减少用户前期投入成本。
4、无接触焊接,无机械变形,焊接外表美观。
5、焊接后整机收缩率小,变形量小,整机尺寸能保证。
6、管箱开口尺寸与接管尺寸一致,管箱内接管不会凸出,保证换热器介质不会滞留在换热器内。
7、预紧力提供装置,避免运行时由于液体冲击抖动磨损。
8、板片模具采用延合模设计,使板片拉伸变形量小,板片减薄量小。

全焊板式换热器规格型号

规格型号 外形尺寸(mm) 最大组装面积 一次侧
接管口径
二次侧
接管口径
最大长度
AQ06 960 262 910 9 DN150 DN80
AQ18 1050 367 1425 32 DN200 DN80
AQ30 2750 427 1664 90 DN250 DN125
AQ40 2800 450 1974 120 DN250 DN100
AQ60 2900 511 2186 180 DN350 DN200
AQ90 3100 718 2560 450 DN500 DN300
AQ110 3300 718 2860 550 DN500 DN300
AQ130 3500 718 3160 700 DN500 DN300

安博特全焊接板式换热器典型应用

安博特全焊接板式换热器为大量的客户提供了解决方案和较大的投资汇报,解决了绝大部分工艺的传热问题,目前
安博特全焊接板式换热器已经成功应用于以下领域:
制药行业(应用实例)
石油行业(应用实例)
油脂精炼化工(应用实例)
煤化工行业(应用实例)
无机化学行业(应用实例)
有机化学行业(应用实例)
