板式换热器
板式换热器

1、什么是板式换热器

  板式换热器由许多压制成型的波纹金属薄板片按一定的间隔,四周通过垫片密封,并通过框架和夹紧螺栓副进行压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体进行自由导流分配,通过板片进行热传递达到热量交换的目的。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。板式换热器的基本元件构成(见下图),其中板片是热量传递元件,决定板式换热器的传热速率、阻力损失、承压能力、适用流体和使用寿命等;垫片决定板式换热器的承压能力、适用流体和检修周期等。

板式换热器结构图

2、安博特板式换热器特点

    板式换热器属于间壁式换热器,其具有传热效率高、阻力损失小、结构紧凑、温度控制灵敏、操作弹性大、装拆方便、使用寿命长等特点,是目前最先进的高效节能换热设备。板式换热器主要用于加热、冷却、蒸发、冷凝、杀菌消毒、热力回收等场合。
     安博特设计制造的板式换热器产品可应用的物料非常广泛,从普通的民用、工业用水到高粘度的流体;从卫生要求较高的食品流体、医药流体到具有很强腐蚀程度的化工介质;从非常洁净的液态物料到含有少量纤维的液体。目前已经广泛应用于石油、化工、冶金、矿山、电力、核电、集中供热、船舶、医药、食品、化纤、轻纺和造纸等行业。
安博特可拆板式换热器主要包括:
集中供热专用板式换热器

核电专用板式换热器

船舶用板式换热器

空调制冷行业专用板式换热器

饮品行业专用板式换热器

冶金专用板式换热器

石化专用板式换热器

可拆式宽通道板式换热器

油脂行业专用板换热器

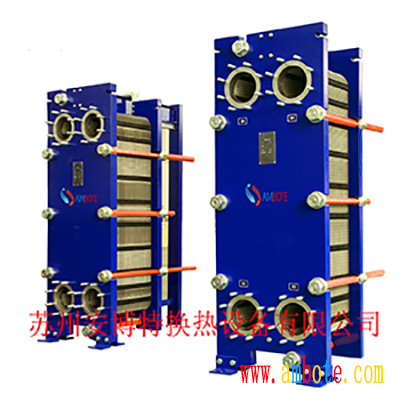

 安博特板式换热器

3、安博特板书换热器选型

安博特技术方案专家可以利用美国计算软件,准确提供各种工况条件下的设备选型,及该型号的计算,验算参数表。根据运行工况,确定设备的外形尺寸及型号。

4、板式换热器的材料、垫片以及适用介质

板片材质 适用流体 垫片材质 使用温度 适合流体
不锈钢(SUS304、SUS316L等 净水、蒸汽、油脂、河川水、矿物质 丁腈橡胶(NBR) -15℃到120℃ 水、油(矿物、动物、植物油)、海水等
钛及钛钯(Ti、Ti-pd) 海水、盐水、盐化物及氯离子超标的液体 三元乙丙橡胶(EPDM) -25℃到150℃ 耐热水、水蒸气、饮料、牛奶、酸、碱等
20Cr,18Ni,6Mo(254SMO) 含盐水、无机酸和稀硫酸 氢化丁腈橡胶(HNBR0 -15℃到150℃ 高温油等
镍(NI) 高温、高浓度苛性钠 氟橡胶(VITON/FKM) -5℃到180℃ 酸、碱等
哈氏合金(C-276、D205、B2G) 浓硫酸、盐酸、磷酸

5、板式换热器部分型号与参数

系列 规格型号 板型 外形尺寸(mm) 接管直径(mm)

最大组装面积
(㎡)

最大长度

阿法拉伐系列

Alfa laval

CM3 H/L 650 180 480 32 4
CM6 BH/BL MH/ML 1236 320 890 50 38
CM6MC H/L 1036 320 1131 50 38
CM10 BH/BL MH/ML 1612 480 1109 100 90/60
CM10MD H/L 1612 480 1439 100 50
CM15 BH/BL MH/ML 2120 610 1815 150 390
CM15MC H/L 2120 610 1429 150 100
CM20 H/L 2650 720 2098 200 400
CMX25M H/L 3828 927 2744 250 600
CMX25B H/L 3828 937 2744 250 900
CM30 H/L 3670 1174 2785 350 800
CTS6 H/L 1036 406 700 80 10
CTS20 H/L 2465 745 1310 200 80
CT20M H/L 2650 720 2098 200 300
CT20B H/L 2650 720 2098 200 400
CT20P H/L 2650 720 2098 200 300
CAK20 H/L 2100 770 1550 150 200
CTL6B H/L 1236 320 1281 102 60
CTL10 H/L 1446 460 1805 250 100
CP16 H/L 353 180 470 32 4
CP26 H/L 1340 324 830 80 30
CP36 H 2362 500 1346 120 80

APV

安培威系列

CH17 H/L 1126 350 1060 80 30
CN35 H/L 1186 480 1462 85 90
CA055 H/L 3240 720 1711 150 300
CA085 H/L 3240 720 2185 150 500
CA145 H/L 3240 720 3130 150 600
CJ060 H/L 3290 877 1695 250 300
CJ092 H/L 3290 877 2070 250 500
CJ107 H/L 3290 877 2258 250 600
CJ185 H/L 3290 877 3195 250 1200
CQ030 H/L 3220 604 1330 120 150
CQ055 H/L 3220 604 1820 120 300
CQ080 H/L 3220 604 2360 120 500

swep

舒瑞普系列

CGL-13 H/L 1340 324 830 80 30
CGX-18 H/L 1340 324 1060 80 50
CGX-26 H/L 1612 480 1198 100 90
CGX-42 H/L
CGX-51 H/L 2320 630 1654 150 300
CGX-60 H/L 2970 835 1553 200 300
CGX-64 H/L 2320 630 1910 150 300
CGX-85 H/L 3640 1100 2020 350 500
CGX-91 H/L 2670 630 2390 150 400
CGX-100 H/L 2970 835 2123 200 600
CGX-145 H/L 3640 1100 2600 350 1000
CGC-26 H/L 1612 480 1608 100 90
CGC-51 H/L 2120 630 1680 150 300
CGC-60 H/L 2970 835 1553 250 500

SONDEX

桑德斯系列

CS4 H/L 313 200 475 32 4
CS8 H/L 430 200 750 32 15
CS14 H/L 1612 300 940 60 50
CS21 H/L 1612 480 1109 100 60
CS22 H/L 1612 480 1109 100 60
CS41 H/L 2120 608 1422 150 150
CS42 H/L 2120 608 1422 150 150
CS43 H/L 2570 775 1400 200 250
CS65 H/L 2570 790 1764 200 300
CS81 H/L 3040 1040 1975 300 500
CS100 H/L 2570 775 2162.5 200 500
CS121 H/L 3040 1040 2386 300 800

GEA

基伊埃系列

CVT04 H/L 330 180 593 32 5
CVT10 H/L 1236 290 925 50 30
CVT20 H/L 1462 449 1248 80 60
CVT40 H/L 2310 534 1652 120 200
CNT100T H/L 2320 575 1150 110 100
CNT100M H/L 2320 575 1556 110 200
CNT100X H/L 2320 575 1962 110 300
CNT150L H/L 2570 675 2085 150 300
CNT150S H/L 2570 675 1605 150 200
CNT250S H/L 2680 927 2147 250 500
CNT250M H/L 2680 927 2444 250 700
CNT250L H/L 2680 927 2741 250 800
CNT350S H/L 2930 1174 2580 350 900
CNT350M H/L 2930 1174 2917 350 1200
CN40
CFA184

Vicarb

维卡勃系列

CV3 H/L 353 182 540 30 5
CV8 H/L 353 275 688 50 15
CV13 H/L 1236 320 870 70 20
CV20 H/L 1236 320 1120 70 50
CV28 H/L 2120 506 1370 100 90
CV45 H/L 2120 506 1790 100 150
CV60 H/L 2120 650 1802 150 300
CV110 H/L 3130 1174 2282 300 600
CV130 H/L 3130 968 2452 250 800
CV170 H/L 3130 1174 2822 300 1200

funke

风凯系列

CFP04 H/L 218 170 460 30 3
CFP08 H/L 218 170 799 30 9
CFP10 H/L 1336 310 735 60 25
CFP14 H/L 1280 310 735 80 30
CFP16 H/L 1336 310 940 60 35
CFP20 H/L 1280 310 1066 80 50
CFP205 H/L 1062 470 1130 100 40
CFP22 H/L 1336 310 1135 60 50
CFP31 H/L 2120 470 1296 100 100
CFP40 H/L 2120 480 1543 100 150
CFP41 H/L 2580 610 1470 150 240
CFP50 H/L 2120 480 1790 100 180
CFP60 H/L 2580 610 1835 150 300
CFP80 H/L 2580 610 2200 150 500

BR及

BB大小孔系列

BR5 H/L 444 235 537 40 5
BR7 H/L 444 235 645 40 9
BR60 H/L 2610 720 1820 200 300
BR80 H/L 2610 720 2100 200 360
BB40 H/L 2570 720 1410 150/200 150
BB45 H/L 2120 630 1526 125/150 150
BB60X H/L 2120 630 1820 125/150 180
BB80 H/L 2570 720 2102 150/200 300
BB90 H/L 2648 870 2025 250/200 300
BB120 H/L 2648 870 2452 250/200 400

备注:1、以上产品数据仅供参考,准确产品数据以我公司出具的产品设计书与产品图纸为准。
2、产品在不断完善中,可能有的型号未能及时录入,具体可联系我公司进行咨询。
