钎焊板式换热器
钎焊板式换热器
1、什么是钎焊板式换热器
     钎焊板式换热器是由一系列具有一定波纹形状的金属片叠装经过钎焊加工而成的。各种板片之间形成薄矩形通道,通过板片进行热量交换。换热器由冲压成波纹状的薄金属板构成。流体经过精心布置的角边接口流经板片之间的通道,冷媒和热媒总是在相邻的通道内逆向流动进行换热。由于板片边缘采用焊接,因此介质不会从设备中流出。钎焊式换热器各板片的接触点也是焊接点,以便承受介质的压力。
     钎焊板式换热器是可拆式换热器的一种进化,密封材料由胶垫变成了铜或者镍,所有板片都是通过铜焊料或者镍焊料而结合在一起。就如同可拆式换热器板片的所有接触点都务必紧密贴合一样,钎焊式换热器的所有接触点也务必要完全焊接在一起,如此才能保证换热器具有高的换热效率及抗压能力,同时也才能获得长久的使用寿命。

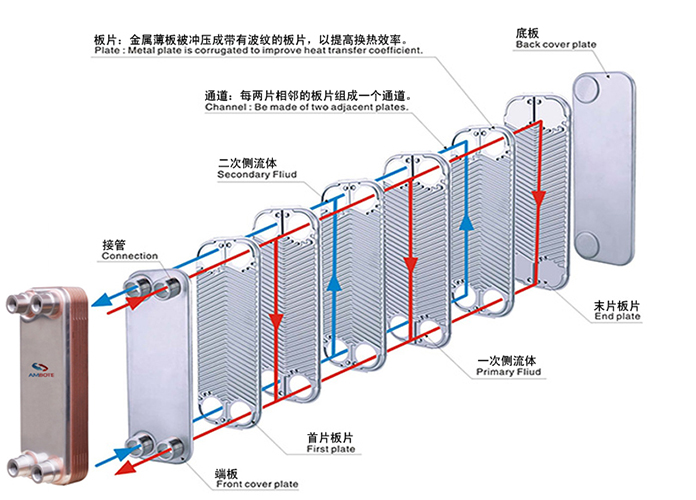

钎焊板式换热器结构图

2、钎焊板式换热器优点

1.经久耐用,耐腐蚀性高。使用SUS316材质板片经由铜焊或镍焊而成。提供附合各种流体的高耐腐蚀特性。
2.耐高压。真空硬焊过程使板式热交换器达到45bar的耐压程度。
3.传热效果佳。特别设计的板片纹路,不管是逆向流或是平行流条件之下,都可达到更高的热传效果。
4.耐高温。硬焊型板式热交换器SUS316材质允许其工作温度高达200℃。
5.小巧、便利、重量轻。硬焊型板式热交换器比壳管式热交换器还要轻巧便利;约只有壳管式的1/5大小,而相同的热传能力。而且更方便于安装及更换。
6.低维护成本。特殊设计的板片纹路完全适用于热传紊流情况下,不需特别且频繁的维护成本。

3、安博特钎焊板式换热器优势

    安博特制造的钎焊式换热器,与传统钎焊式换热器相比,具有很高的传热效率,并且结构非常紧凑,可以轻松地安装在空间有限的位置,从而减少整个系统的部件,节约运行成本,为客户带来更大的利益。
     安博特供应体系可保证,无论您在世界的任何位置,我们都将在很短的交货时间内向您提供合格的产品.
     安博特产品的高品质。多年来在传热领域的运行经验和准确的计算机辅助设计,使安博特板式热交换器具有国内同行业当先水准。 产品广泛应用于冶金、食品、轻工、化工、制冷和暖通等领域,为广大用户节省了投资和运费提供了保证。

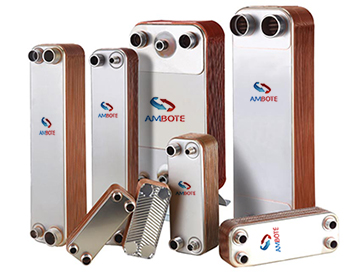

安博特钎焊板式换热器

4、安博特钎焊板式换热器型号


Model AL14 AL20 AL26 AL30 AL50 AL95
宽 A [mm] 78 76 111 124 111 191
高 B [mm] 206 310 310 304 525 616
长 E [mm] 9+2.3n 9+2.3n 10+2.36n 13+2.4n 10+2.35n 11+2.35n
左右中心距 C [mm] 42 42 50 70 50 92
上下中心距 D [mm] 172 282 250 250 466 519
最大压力 [Mpa] 3 3 3/4.5 3 3/4.5 3/4.5
最大流量 [M3/h] 3.6 3.6 8.1 8.1 12.7 39
重量 [kg] 0.6+0.06n 1.0+0.08n 1.3+0.12n 2.2+0.16n 2.6+0.19n 7.8+0.36n

Model AL120 AL190 AL200 AL250 AL300 AY35
宽 A [mm] 246 307 321 322 370 123
高 B [mm] 528 696 738 739 995 281
长 E [mm] 13+2.36n 13+2.75n 13+2.7n 13+2.7n 11+2.675n 11+3.1n
左右中心距 C [mm] 174 179 188 205.2 213.5 52
上下中心距 D [mm] 456 567 603 613.7 861 227
最大承受压力 [Mpa] 3 3 2.1 3/4.5 3/4.5 3
最大流量 [M3/h] 42 100 100 100 200
重量 [kg] 7.2+0.52n 12.5+0.72n 13+0.75n 16+0.711n 21+1.26n 1.64+0.124n

5、钎焊板式换热器材料

铜钎焊

镍钎焊

板片材料

AISI304/316L

板片材料

AISI304/316L

接口材料

AISI304/316L

接口材料

AISI304/316L

焊接材料

焊接材料

设计温度

-196~+225℃

设计温度

-196~+250℃

设计压力

4.5Mpa

设计压力

1.5Mpa

6、钎焊板式换热器结构类型

单边流

对角流

烟气式

7、钎焊板式换热器接口形式



服务热线:
0512-67302906
133 3865 7815

业务QQ:1044229369
传真:+86 512 67302869
E-mail:
ambote@163.com
